鋼結構工廠車間供氣方案

集中供氣以其眾多的優越性，已在國內鋼結構工廠車間得到廣泛應用，菏澤花王針對典型鋼結構工廠車間供氣方案和施工技術進行優化，尤其對管道焊接技術和試壓方式進行詳細的總結，并為類似鋼結構生產車間供氣系統方案的選用提供借鑒。

鋼結構工廠車間廣泛使用到氣割、電弧氣刨和二氧化碳?xì)怏w保護焊作業，所以工位需要大量使用到氧氣、丙烷、壓縮空氣和二氧化碳等工業氣體，傳統氣瓶供氣模式存在安全和管理等方面的不足，氣體不能安全、方便、快捷的使用，在急需一種更先進模式代替?zhèn)鹘y(tǒng)模式的時候，集中供氣應運而生。其特點包括:1、統一管理，使用安全，氣體耗損小；2、同一工位可匯集多條氣路，操作簡單方便；3、氣體流量大，純度高，氣流穩定，其良好的使用效果已得到行業的認可。

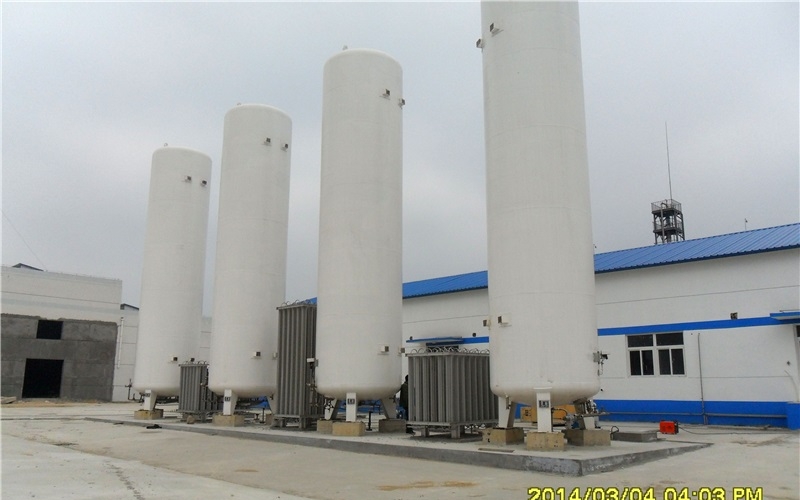

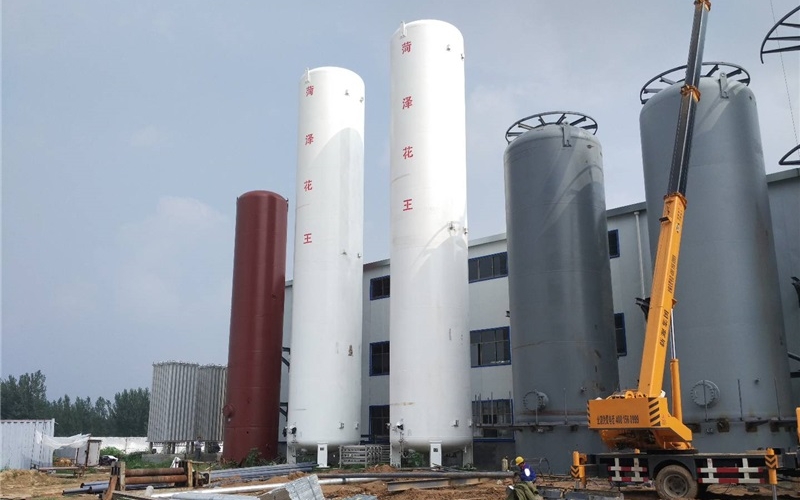

氧氣站，壓縮空氣和二氧化碳采用建氣站供氣方案，供氣站選址于廠房室外有較好的自然采光和通風條件，遠離噪音和震動，且場地寬闊，路面經過硬化方便大型加氣槽運車進出氧氣和二氧化碳供氣站。

管道焊接，管壁薄，支架上鋼管，需全位置焊接，且屬高空作業，所以采用焊接方式安裝，而氧氣和壓縮空氣管道屬于高壓氣體管，所以焊接質量有效控制尤為重要，特制定以下氧氣管道焊接前應進行脫脂處理；管道采用磨光機開坡口，對接坡口角度為土5；(單邊坡口30；).鈍邊1～2mm，組對間隙2mm焊前焊縫兩側各50mm范圍內應清除油，氧化皮，直至露出金屬光澤；采用氬弧焊打底，焊絲直徑5mm，使用前用砂紙打磨掉表面的氧化皮；采用手工焊填充，蓋面，焊條為型號為J422，直徑3.2mm，焊前應檢查氬弧焊打底，如有清除后再進行填充蓋面；焊接完畢應進行外觀檢查，焊縫表面不得有裂紋，氣孔，弧坑，咬邊和夾渣等缺陷，焊縫余高不大于2mm。

焊縫外觀合格后，并在焊后24小時后做無損檢測，100%射線檢查，焊縫檢查按壓JB/T4730—2005執行，合格焊縫等級2級；檢測后如有缺陷，應嚴格按上述工藝進行返修。管道試壓，吹掃完后進行強度及嚴密性試驗，試驗要求應符合以下規定:本工程氧氣管道強度試驗必須用干燥氮?dú)膺M(jìn)行，其它管道用壓縮空氣進行；各管道強度試驗壓力為:氧氣1.60MPa，丙烷0.23MPa，二氧化碳0.46MPa，壓力做強度試驗時，升壓應緩慢分階段進行，升壓速度應小于0.1MPa/min；升壓應逐級進行:先將系統壓力升到試驗壓力的10%，至少穩壓5分鐘，若元滲漏，經檢查過后，在以10%的試驗壓力級差逐級升壓，每級升壓停留不小于3分鐘，達到試驗壓5分鐘，以無變形和無滲漏為合格；當系統壓力升到強度試驗壓力后，穩壓4小時，然后再降到設計壓力，進行嚴密穩壓6小時，涂刷中性發泡劑對試壓系統進行仔細巡回檢查，無泄漏為合格。

試壓過程中若有泄漏，不得帶壓修理，缺陷消除后應重新試驗；管道系統試壓合格后，應緩慢降壓，試驗介質宜在室外合適地點排凈，排放時應；經氣壓試驗合格，且在試驗后未經拆卸的管道，可不進行氣體泄漏性試驗。對設計方案優化，選擇最合，實踐證明，采用了合理的焊接，試壓過程中，供并能承受高壓供氣需要。
